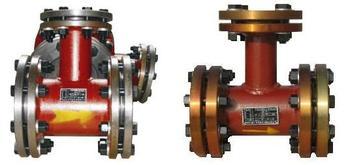

汽液兩相流疏水器
一、汽液兩相流疏水器概述
新型汽液兩相流自動調節裝置廣泛應用于電力、煤炭、冶金、石油、化工等行業，它是近年來研究并推廣的一種全新結構的設備。該設備裝置目前在全國大、中、小電廠普遍推廣應用，并收到良好的經濟效益和社會效益。
新型汽液兩流裝置具有：調節婁敏、準確、傳感得當自如，經濟性強，誤差率極小，無須檢修，壽命長等優點。以往類似的設備大多是調節妥協，靈敏度不強，誤差率大等缺點，有的不得已改為手動，增大勞動強度。給設備的經濟性、安全性帶來了嚴重影響。有的發生失控現象給運行人員造成操作，給機組造成嚴重威脅，造成的經濟損失也相當大的。
針對以上問題，我廠與中科院熱能動力研究所研究開發了新型汽淮相流自動調節裝置，成功地取代了原老式設備，它既可以在原老式設備的基礎上實施改造，也可以給各大研究院`設計院設計、更新新設計時選型及配套時參數。
該新型汽液兩相流裝置的基本原理和流程系統與老式的有所不同，它是利用液相流值和汽相流值的差異來設計和配置傳感信號和調節系統的，它是用經濟的方法把汽相和液相的有效混合。以期達到好且能保持汽、水充值在適合狀態下介入。從而消除誤檢測、誤操作、自動失效等現象，提高了主設備的效益和安全性。
二、汽液兩相流疏水器工作原理簡述
基本原理是：疏水由本裝置入口進入閥腔，相變管（信號管）根據液位高低采集汽相、液相信號直接進入閥腔，與疏水混合后流經特定設計的喉口。當液位上升時，汽相信號減少，因而疏水流量增加，當液位下降時，汽相信號增加，減少喉口有效通流面積，使疏水流量降低，達到有效阻礙疏水的目的，循環往復。
三、汽液兩相流疏水器用途
本設備自動調節裝置可用于高、低加熱器、連排擴容器、軸封加熱器等設備配套使用。
四、汽液兩相流疏水器主要優點
1、液位調節靈敏、準確。
2、無須檢修，壽命長。
3、無泄漏，安全性能好。
4、系統簡單、安裝方便，無須電控、氣動等。
5、緩解汽蝕及振動現象。
6、閥芯采用優質不銹鋼防腐性能好。
7、適用范圍廣。
五、汽液兩相流疏水器常用規格型號
1、接口口徑：DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、……也可根據用戶要求另行設計。
2、疏水量：0.5t/h～100t/h
規格型號 |
接 管 通 徑 |
適 用 機 組 |
閥芯材質 |
QYT-50 |
DN50 |
100MW以下 |
304 |
QYT-80 |
DN80 |
100MW以下 |
QYT-100 |
DN100 |
100MW以下 |
QYT-125 |
DN125 |
100MW-200MW |
QYT-150 |
DN150 |
100MW-200MW |
QYT-200 |
DN200 |
300MW |
QYT-250 |
DN250 |
300MW |
六、汽液兩相流疏水器訂貨須知
1、用戶提供配用汽液兩相流裝置為何設備，及有關壓力、溫度出口管徑疏水量等參數。
2、提供各連接系統法蘭，接管具有尺寸。
3、方位空間及原系統流程圖。
汽液兩相流疏水器結構：1、相變管（信號筒）2、自動調節器 3、旁路閥 4、調節閥 5、汽閥 6、加熱器 7、連結短管 8、隔離閥
|
